H3C ER3200路由器安装MRTG监控网络流量

之前也做过安装MRTG监控路由器流量的实验，但没在交换机上做过这个实验，于是今天心血来潮，学习下在交换机环境下MRTG是如何配置的，顺便也整理一下之前的资料。当然，要感谢广大网友，能完成实验，也是自己在网上搜集各种整理作参考的。

MRTG是利用SNMP协议去查询指定有SNMP协议的设备，定时统计其设备的流量或负载，再将统计结果绘成统计图，从统计图上能很容易、直观地就能查出流量或负载。

一 需要安装的软件

l  MRTG，MRTG可以到其官方网站http://oss.oetiker.ch/mrtg/pub/ 下载，MRTG的安装十分简单，将下载的压缩包解压即可，默认把压缩包解压到C:\mrtg-2.16.2(我这里下载的是mrtg-2.16.2版本)；

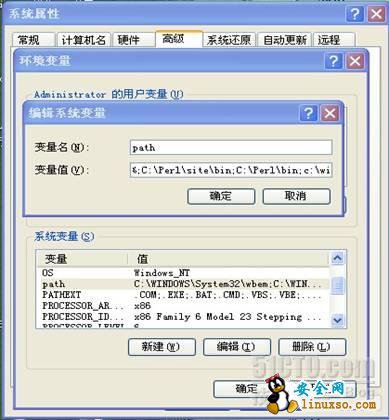

2  Perl，Perl可以从其官方网站http://www.activestate.com/activeperl/downloads 免费下载。ActivePerl安装过程非常简单，默认安装的路径为 C:\Perl，其他选择默认下一步即可。安装是否成功，可以检查系统变量是否存在perl的环境变量即可，有即表示安装成功。(这里用的版本是5.10.0.1005)

二 配置MRTG的具体步骤:

1.首先在路由器上开起snmp功能

　　具体如下：

在网页中输入http：//192.168.1.1进入路由器管理界面（这里我们用的是DrayTek VigorPro200路由器），选择“系统维护”-“管理”（如下图所示）

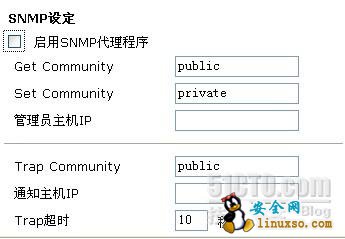

然后在SNMP管理下，勾选“启用SNMP代理程序”即可（如下图所示）。

     至此，完成了路由器的设置。

三  监控主机MRTG的配置是如何做的

　   接下来我就可以在监控主机上做mrtg的配置了。

     首先，我在C盘建立一个目录来存放MRTG监控路由器所生成的网页文件以及图片。我们这里建的目录为C:\mrtgwww，并且把C:\mrtg-2.16.2\images下的所有图片都复制到该目录下。

　　 然后在“开始——运行——cmd”进入dos窗口进行相关配置。

1．配置文件的生成(由cfgmaker来生成)

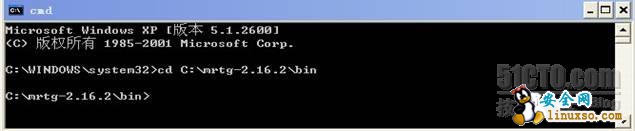

　   首先进入到目录C:\mrtg-2.16.2\bin（mrtg解压后的目录），

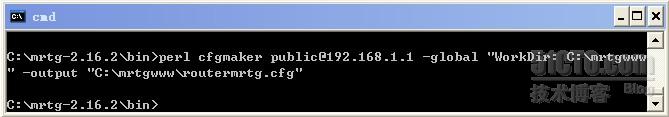

执行如下命令：perl cfgmaker public@192.168.1.1 -global “WorkDir: C:\mrtgwww” -output “C:\mrtgwww\routermrtg.cfg”

成功后会在在C：\mrtgwww下生成routermrtg.cfg文件。

再执行以下命令：perl mrtg C:\mrtgwww\routermrtg.cfg

注释：

l   %
