VM下Linux实现VPN的简单方案

来源: 未知 分享至:

VPN在目前的网络中的应用越来越普遍,在windows下你可以参照相关的文档很容易的搭建出来一个VPN网络,这里这个实验是基于linux平台下的VPN的搭设实验。

实验平台两台VMlinux的服务器、一台作为客户端的windows的主机



Ip规划:

客户端 192.168.1.188(模拟外网IP

中间服务器端(用作路由器)eth0 192.168.1.192(模拟外网IPeth1 10.0.0.1(模拟内网IP)

内网服务器段(模拟内网环境):10.0.0.2



第一:在中间路由器上的配置(最重要),配置如下

首先是ip的设置:

[root@localhost ~]# vi /etc/sysconfig/network

NETWORKING=yes

NETWORKING_IPV6=no

HOSTNAME=localhost.localdomain

GATEWAY=192.168.1.1

[root@localhost ~]# vi /etc/sysconfig/network-scripts/ifcfg-eth0

# Advanced Micro Devices [AMD] 79c970 [PCnet32 LANCE]

DEVICE=eth0

BOOTPROTO=static

IPADDR=192.168.1.192

NETMASK=255.255.255.0

ONBOOT=yes

HWADDR=00:0c:29:fa:fb:e6

[root@localhost ~]# vi /etc/sysconfig/network-scripts/ifcfg-eth1

# Advanced Micro Devices [AMD] 79c970 [PCnet32 LANCE]

DEVICE=eth1

BOOTPROTO=static

IPADDR=10.0.0.1

NETMASK=255.255.255.0

ONBOOT=yes

接着是防火墙iptables的设置(采用一个脚本)

[root@localhost ~]# vi ip.sh

#!/bin/bash

/sbin/modprobe ip_tables

/sbin/modprobe ip_nat_ftp

/sbin/modprobe ip_conntrack_ftp

/sbin/iptables -F

/sbin/iptables -F -t nat

/sbin/iptables -Z

/sbin/iptables -X

/sbin/iptables -P INPUT ACCEPT

/sbin/iptables -P FORWARD ACCEPT

/sbin/iptables -P OUTPUT ACCEPT

echo "1">/proc/sys/net/ipv4/ip_forward

####### ech0 wlan#############

/sbin/iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

/sbin/iptables -A FORWARD -s 0/0 -d 0/0 -j ACCEPT

[root@localhost ~]# chmod a+x ip.sh

[root@localhost ~]# ./ip.sh

[root@localhost ~]# service iptables save

由于这里功能的实现是借助pptp套件,下边是安装与配置

[root@localhost ~]# rpm -qa|grep pptp   //检查pptp安装过没有,没有安装的话就进行下步骤

pptpd-1.3.4-2.fc9

[root@localhost ~]# yum -y install pptp

[root@localhost~]#wget http://poptop.sourceforge.net/yum/beta/packages/pptpd-1.3.4-2.fc9.i386.rpm   //下载pptpd

[root@localhost ~]# rpm -ivh pptpd-1.3.4-2.fc9.i386.rpm

接下来是对住设置档案的配置

[root@localhost ~]# vi /etc/pptpd.conf    //添加以下两句话

localip 10.0.0.1

remoteip 10.0.0.100-200

[root@localhost ~]# cd /etc/ppp/

[root@localhost ppp]# vi options.pptpd //设置一个可用的DNS,这里我采用的是内部的

ms-dns 202.102.240.65

[root@localhost ppp]# vi  chap-secrets   //设置可以在客户端登录的帐号和密码

# Secrets for authentication using CHAP

# client        server  secret                  IP addresses

 admin          pptpd   123456

最后重启相关的服务即可

[root@localhost ~]# /etc/init.d/network restart

[root@localhost ~]# /etc/init.d/pptpd start



第二:在内网主机上的设置

[root@localhost ~]# vi /etc/sysconfig/network   //配置网关

NETWORKING=yes

NETWORKING_IPV6=no

HOSTNAME=localhost.localdomain

GATEWAY=10.0.0.1

[root@localhost ~]# vi /etc/sysconfig/network-scripts/ifcfg-eth0   //设置ip

# Advanced Micro Devices [AMD] 79c970 [PCnet32 LANCE]

DEVICE=eth0

BOOTPROTO=none

IPADDR=10.0.0.2

NETMASK=255.255.255.0

BONBOOT=yes

[root@localhost ~]# iptables -F

[root@localhost ~]# iptables -F -t nat

[root@localhost ~]# /etc/init.d/network restart



第三:在客户端的设置

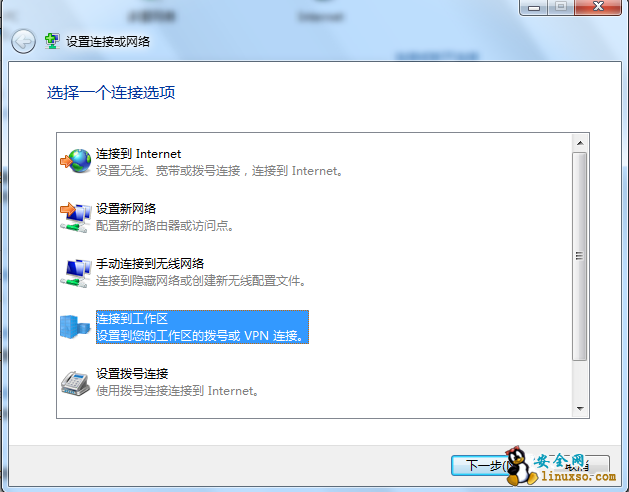

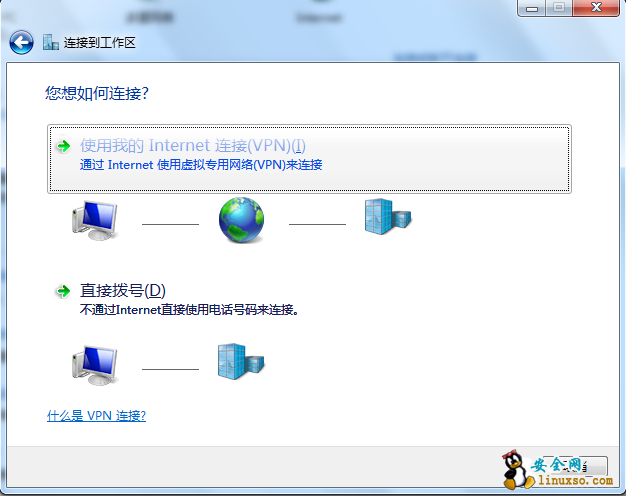

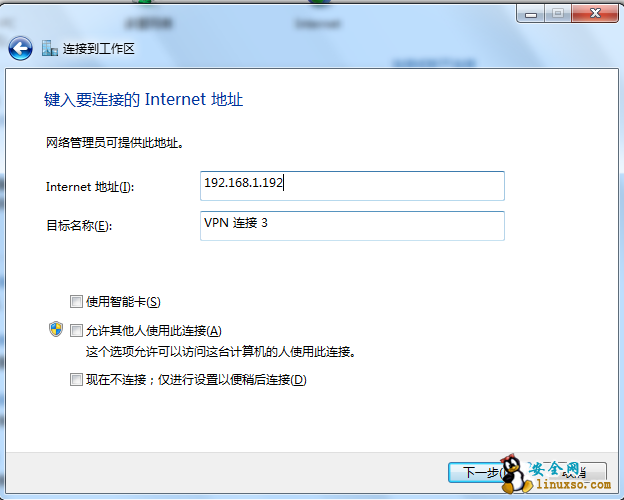

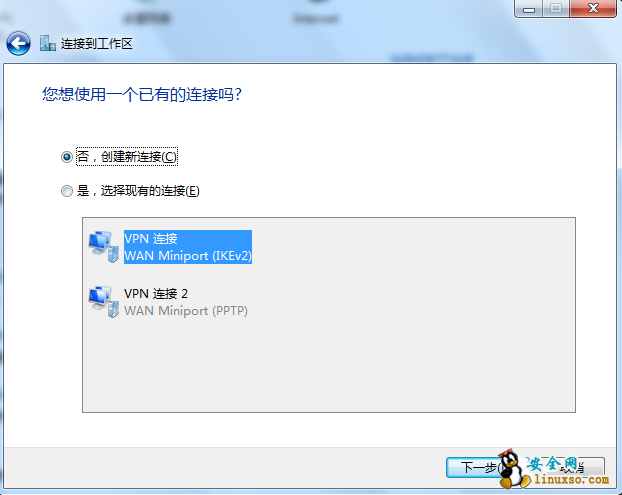

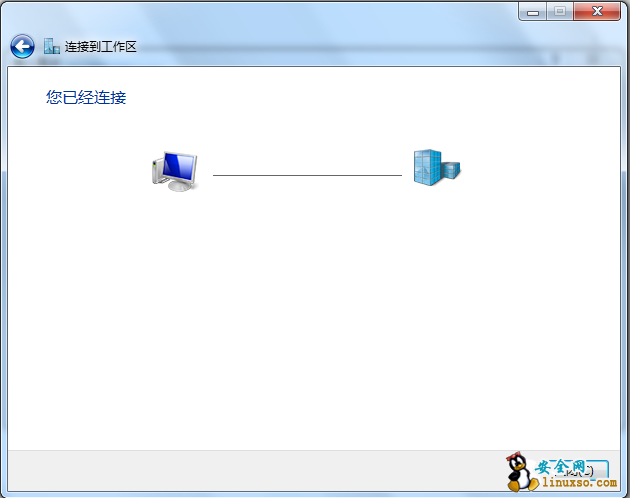

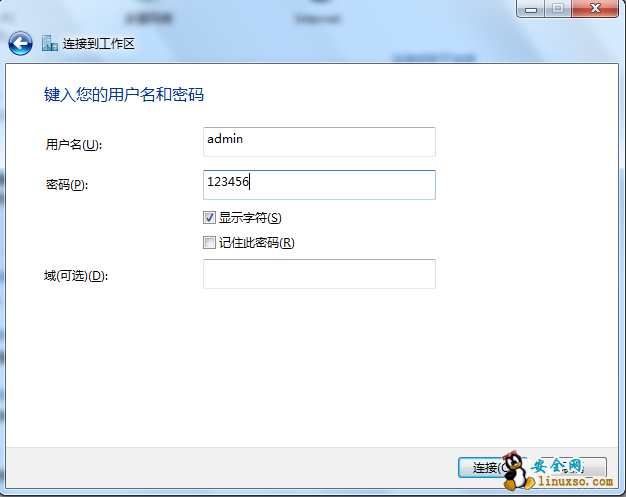

新建VPN连接




实验总结:

这样实验就彻底的完成了,一直学习VPN的理论知识,因为条件的限制直到现在才得以实践,中间也出现的些许错误,通过仔细的检查终于实现了VPN的连接实验!
