1.2.1.3 增加缓存及数据库读写分离

随着访问量的不断增加，发现整个系统的读写比例很大，对用户而言，读操作多于写操作，而且比例很大，这就需要进一步改善架构，实现读写分离。

通过增加db proxy，实现读写分离。如图所示，2-2-1-3。

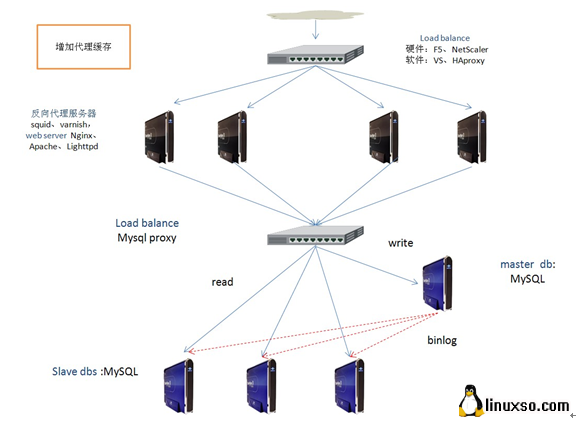

                                                                                 图2-2-1-3

考虑到读写比例大的特点，如图2-2-1-3所示，通过增加db proxy，以及master-slaves ，实现读写分离，所有写操作在master db上进行，所有读操作在其他slave dbs 上进行，这样做有以下好处：

(1)缓解单台db的压力，减少单台db的负载

(2)增加多个slave，当master db宕机之后，可以很快切换到slave 上，减少所有db同时宕机的风险。

很多用户访问，读与写操作比例很大，如图2-2-1-3所示，通过在web server层上增加缓存，可以提高访问速度。比如可以缓存css、jpg等静态文件。

增加缓存有两个好处：

(1)加快用户的读请求访问速度。

(2)缓解web server的压力。

1.2.1.4 解决单点故障问题，增加在线备份设备(交换设备和服务器)

虽然上述几个架构图，从各个层面缓解了服务器压力，但是，还是存在当点故障的可能性。如果出现单点故障，没有在线物理设备提供使用，那该系统也不是一个高可用的系统。针对上述问题，增加在线物理备份设备，解决单点故障问题，如图2-2-1-4所示。

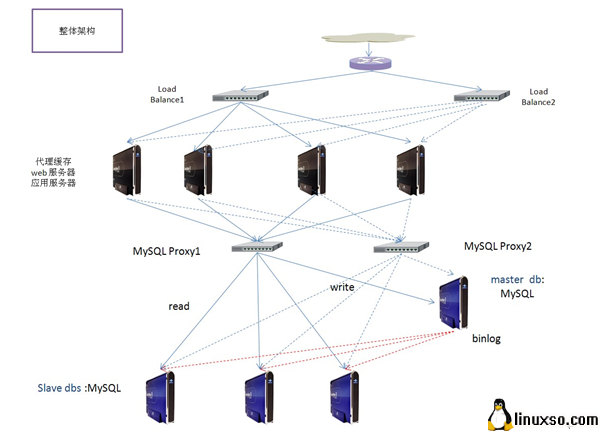

                                                                                   图 2-2-1-4

如图2-2-1-4所示，增加了负载均衡器的在线备用设备和db proxy在线备用服务器，这样做可以在负载均衡器出现故障的时候，启用在线备用设备；如果db proxy出现故障，也可以启用在线备用db proxy，实现故障转移。保证系统的高可用性。
