UML汇总

日期:2011-11-10 点击:145 来源: 未知分享至:

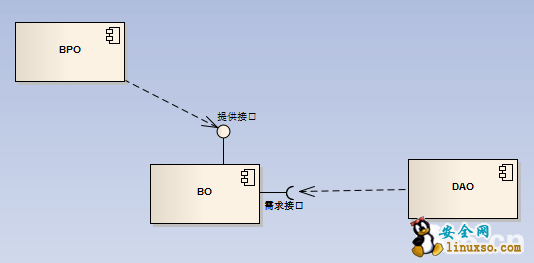

1.组件图 Component

主要目的是呈现系统在实战上如何把设计的类分配给不同实体组件的。一般来说，组件图中每一个特定的组件，应该都必须对应到特定的一组类或接口。组件图一般由组件（Component）、提供接口（Provid ed Interface）、需求接口（required Interface）、依赖关系（Dependency）组成。

2.部署图 Deployment
